Conception des panneaux solaires

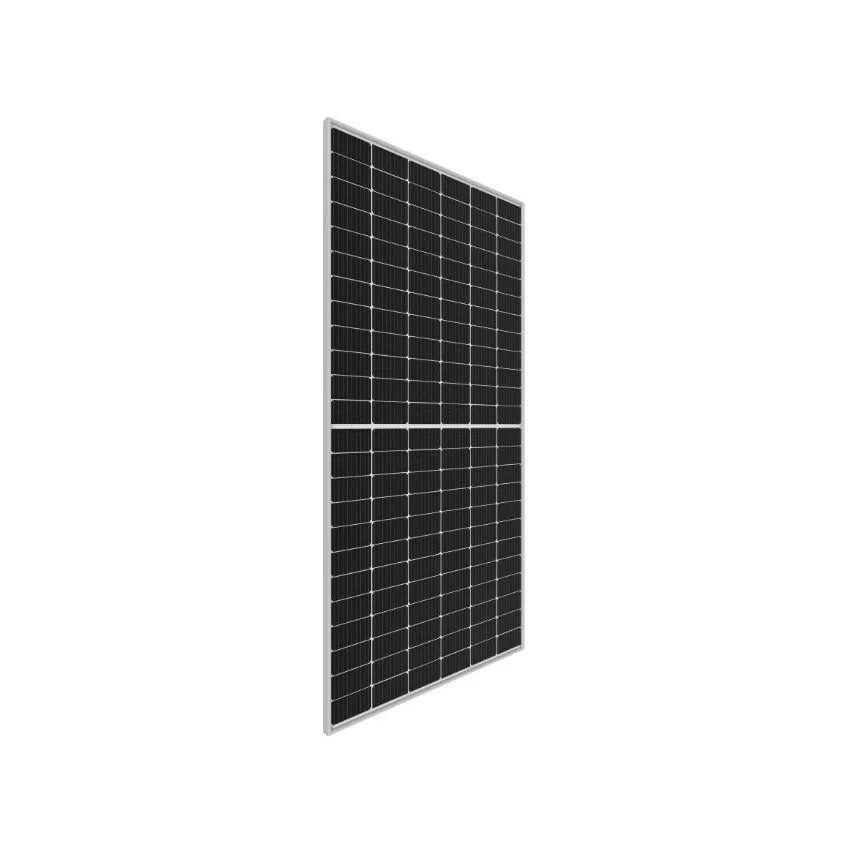

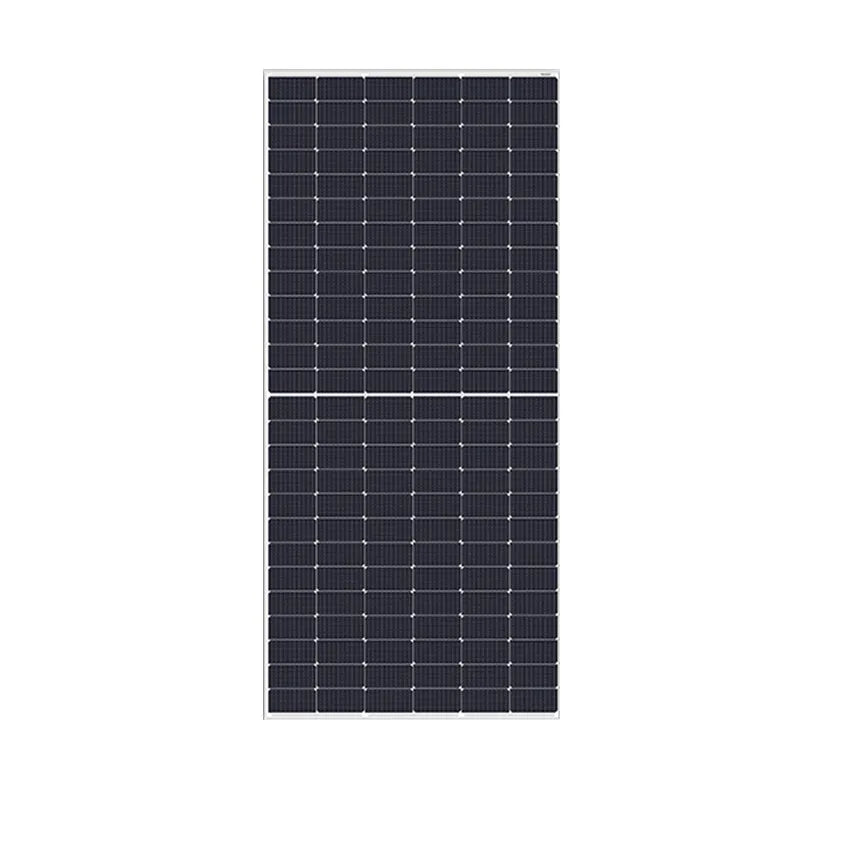

Ces Panneaux Solaires (Panneau Solaire Photovoltaïque Monocristallin 450W RISEN Tier RSM 144-7-450 M) sont des modules de grande qualité et robuste, fabriqués en silicium monocristallin avec un cadre en aluminium anodisé.
Grâce à ses cellules en silicium monocristallin dotées de la technologie PERC, ils offrent l'un des meilleurs rendements, avec une plage de puissance de sortie de 450W et une efficience de 20.4%.

Son cadre en aluminium anodisé permet de le fixer facilement aux structures coplanaires. De plus, ses dimensions sont de 2108x1048x35 mm, son poids de 24.5kg, et ils intègrent les connexions nécessaires au raccordement, avec une protection IP68.

Conception de l'ondulateur

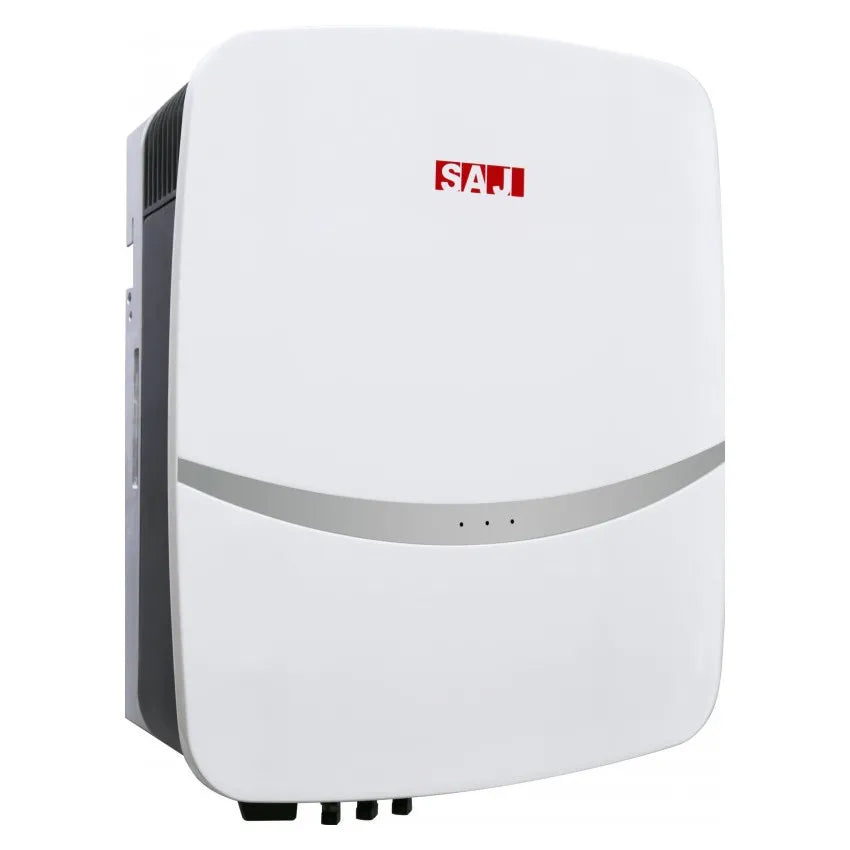

Cet Onduleur (Onduleur Autoconsommation SAJ R5 avec Injection au Réseau 15-20 kW Contrôle WiFi Triphasé) possède deux entrées MPPT où deux séries de panneaux peuvent être connectées.
Avec la plateforme ePortal et à une connexion WiFi, vous pouvez surveiller les données, effectuer la maintenance à distance et gérer l'énergie produite.

Méthode d'optimisation du captage d'énergie

Pour un captage journalier d'énergie photovoltaïque optimiser, vous devez tenir compte de la latitude et de la longitude (coordonnées géographiques) de l'emplacement de l'installation, de la performance ou du rendement des modules, de l'angle d'inclinaison par rapport à la perpendiculaire des rayons du solaires ainsi que du climat de la région, pour cela vous pouvez utiliser un outil fourni par l'Union européenne connaissant vos coordonnées. (Vous pouvez utiliser le logiciel de calcul photovoltaïque en ligne : PVGIS.)

Caractéristiques

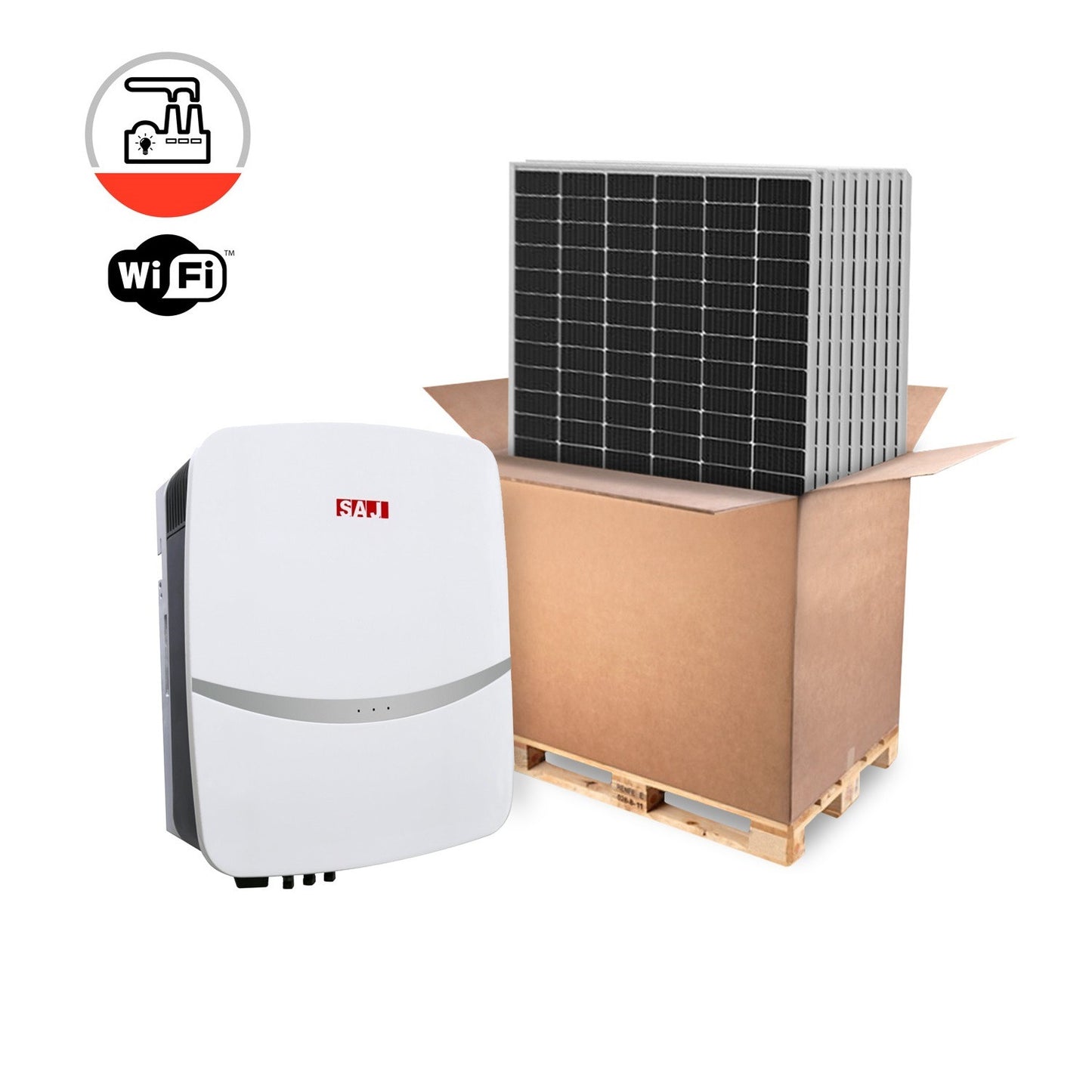

CONTENU DU COLIS

Kit de 15kW :

• 34 Panneaux Solaire Photovoltaïque Monocrystalline 450W RISEN Tier1 RSM 144-7-450 M
• 1 Onduleur Autoconsommation SAJ R5 avec Injection au Réseau 15kW Contrôle WiFi Triphasé

Kit de 17kW :

• 38 Panneaux Solaire Photovoltaïque Monocrystalline 450W RISEN Tier1 RSM 144-7-450 M
• 1 Onduleur Autoconsommation SAJ R5 avec Injection au Réseau 17kW Contrôle WiFi Triphasé

Kit de 20kW :

• 45 Panneaux Solaire Photovoltaïque Monocrystalline 450W RISEN Tier1 RSM 144-7-450 M
• 1 Onduleur Autoconsommation SAJ R5 avec Injection au Réseau 20kW Contrôle WiFi Triphasé.

NON INCLUS

Ces kits n'incluent pas:

• les supports, les fixations et la structure pour la fixation des panneaux.
• les protections du côté DC et AC.
• le câblage ou connecteurs MC4.

MODE DE FONCTIONNEMENT

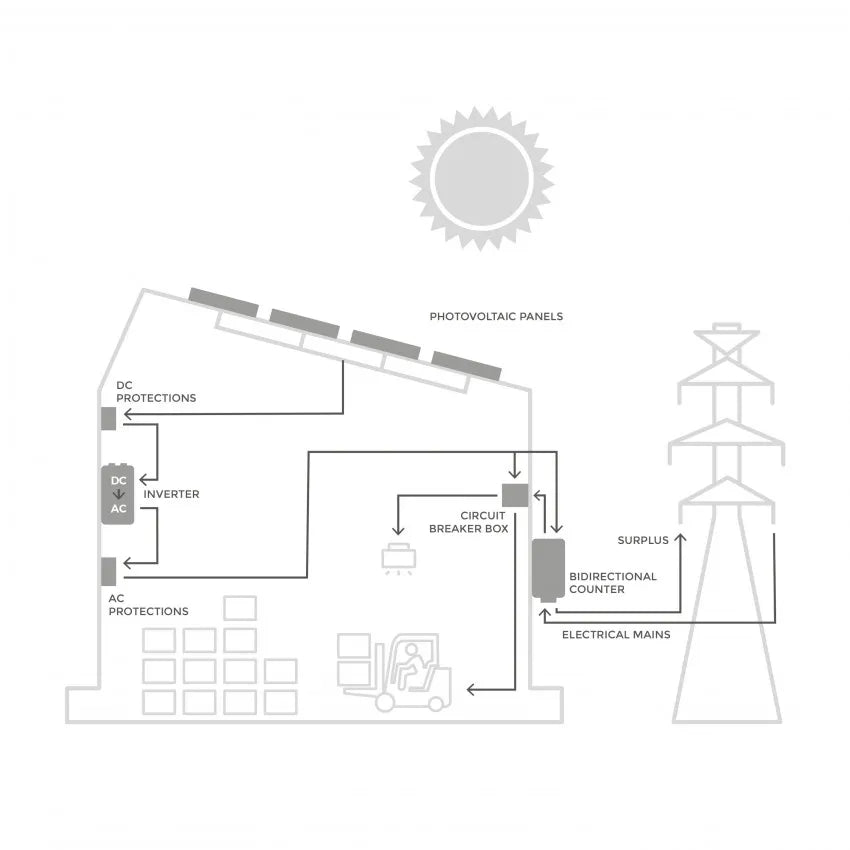

Ce kit d’autoconsommation permet de transformer le courant continu fourni par les panneaux solaires d'une installation photovoltaïque en courant alternatif à sortie triphasée pour la consommation de locaux commerciaux ou de petite industrie.

Le type d'onduleur qu'il présente est le plus simple car il ne fonctionne que lorsqu'il reçoit les rayons du soleil. Il est branché au réseau et génère un signal de même fréquence pour injecter l'énergie produite par les panneaux solaires dans le réseau.

Cet onduleur peut fournir l'énergie produite par les panneaux photovoltaïques directement au système électrique de l'usine. La nuit, lorsqu'il n'y a pas de production d'électricité, l'onduleur reste éteint. Le lendemain, à la vue du soleil, il s'allume automatiquement.

(Les systèmes photovoltaïques raccordés au réseau sont les plus performants, dans la mesure où ils permettent de réaliser des économies sur les factures d'électricité avec un faible investissement.)

PUISSANCE

Puissance : 13-20 kW
Tension : 220-240V AC
Fréquence : 50-60 Hz

RÉSEAU

Connectivité : Wi-Fi
Section de Câble : 6 mm²
Temp. Ambiante Travail : -10°C ~ +40°C
Assemblage Nécessaire : Oui

SYSTÈME

Garantie : 2 Ans
Certificats : CE & RoHS,TÜV
