Conception des panneaux solaires

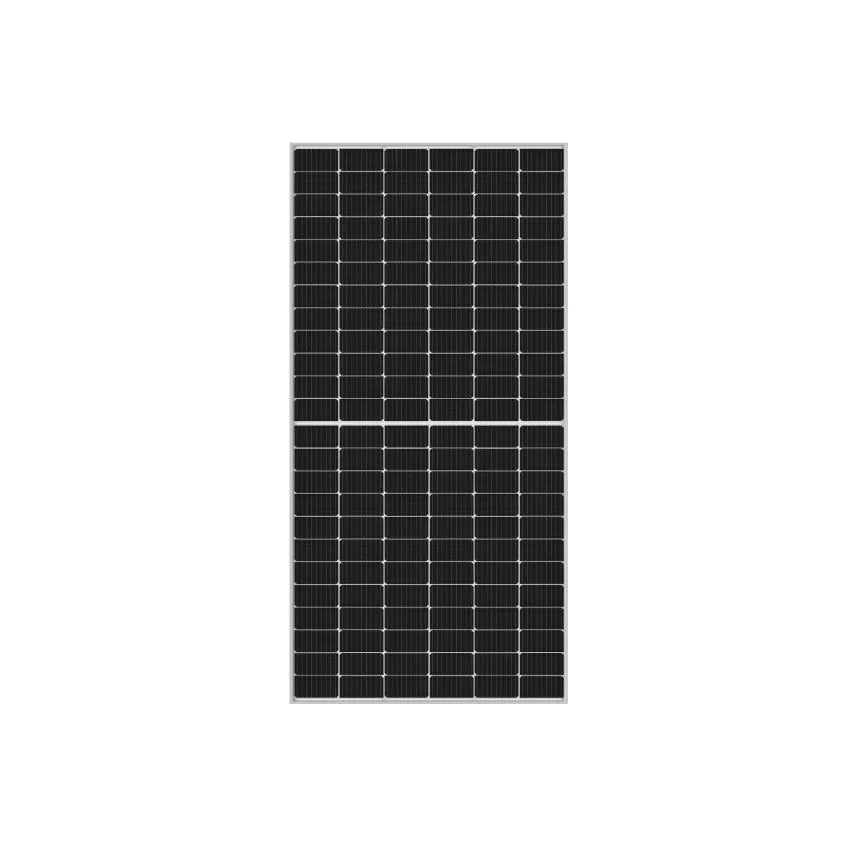

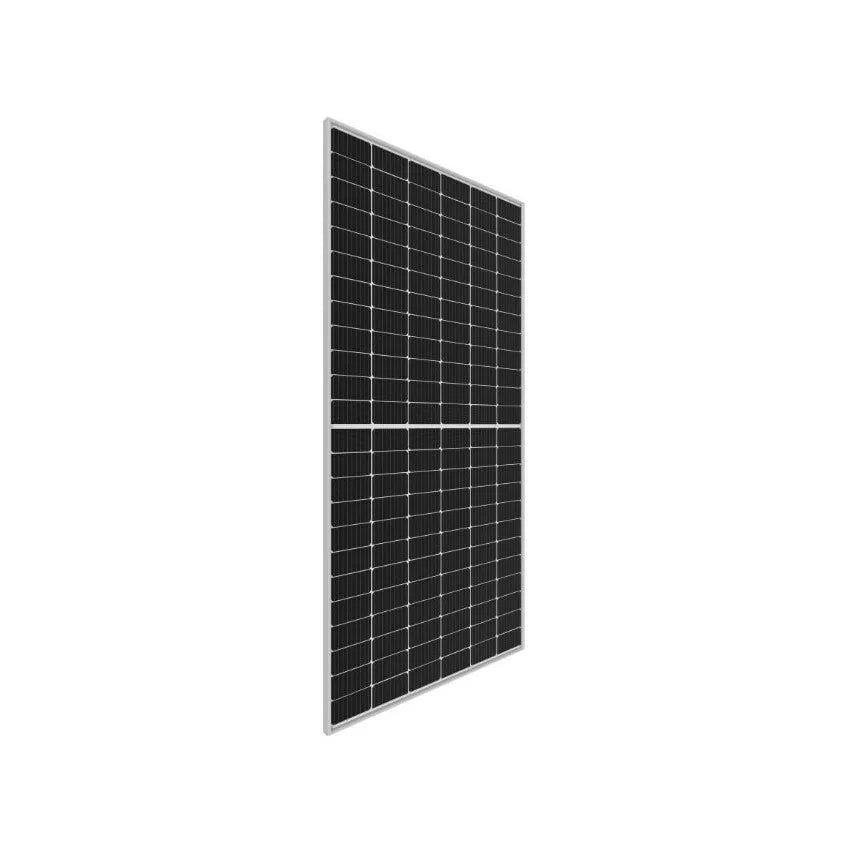

Panneau Solaire Photovoltaïque Monocristallin 400W RISEN Tier 1 RSM 40-8-400 M Black Frame.

Conception de l'ondulateur

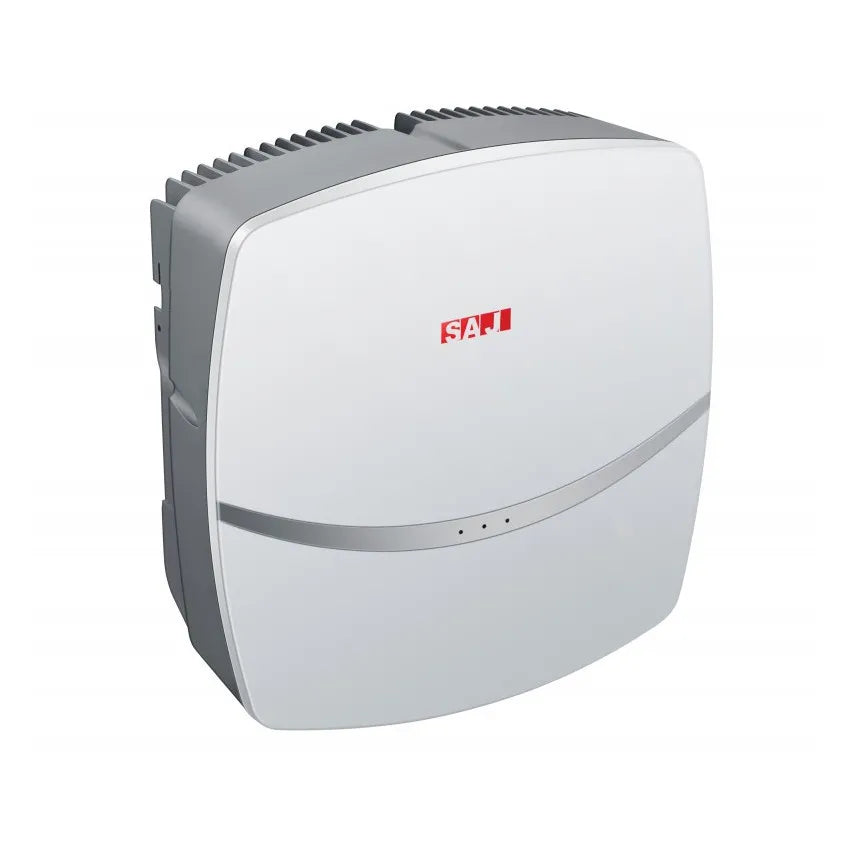

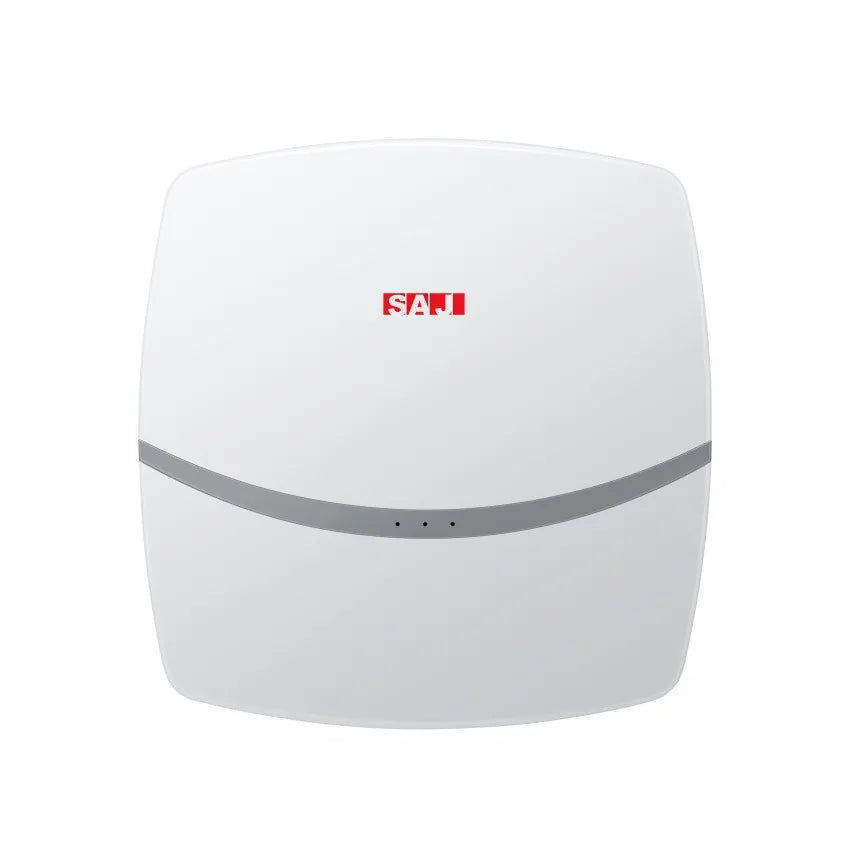

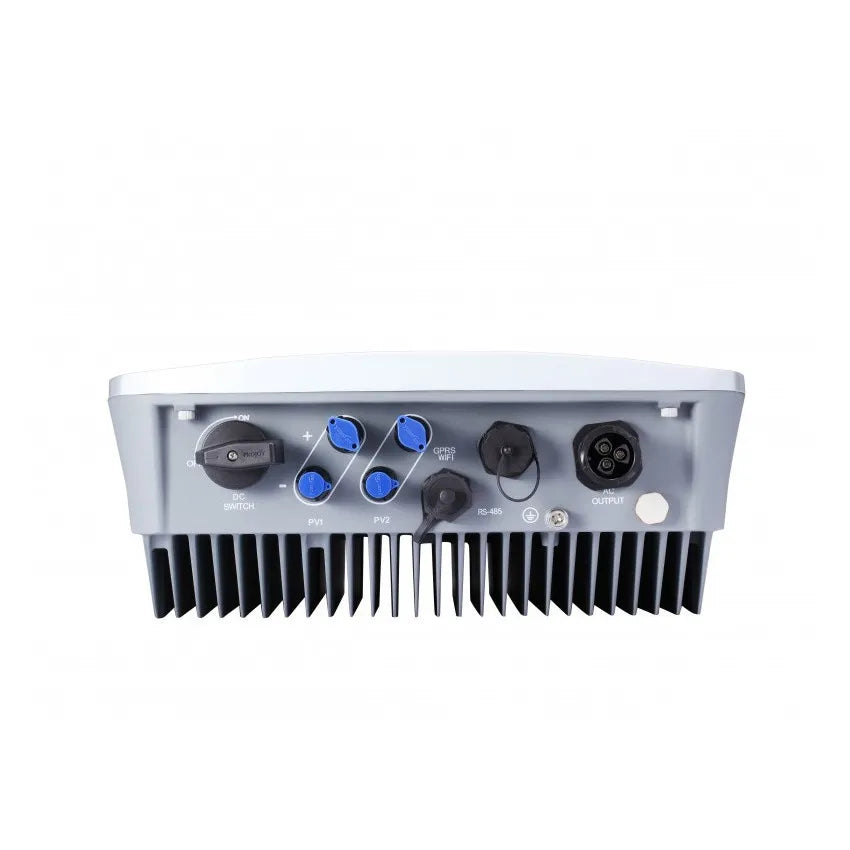

L'Onduleur Autoconsommation SAJ avec Injection au Réseau Contrôle WiFi Monophasé. Avec la plateforme ePortal et à une connexion WiFi, vous pouvez surveiller les données, effectuer la maintenance à distance et gérer l'énergie produite.

Méthode d'optimisation du captage d'énergie

Pour optimiser le captage journalier d'énergie photovoltaïque, vous devez tenir compte de la latitude et de la longitude (coordonnées géographiques) de l'emplacement de l'installation, de la performance ou du rendement des modules, de l'angle d'inclinaison par rapport à la perpendiculaire des rayons du solaires ainsi que du climat de la région, pour cela vous pouvez utiliser un outil fourni par l'Union européenne connaissant vos coordonnées. ( Vous pouvez avoir recours au logiciel de calcul photovoltaïque en ligne : PVGIS.)

Caractéristiques

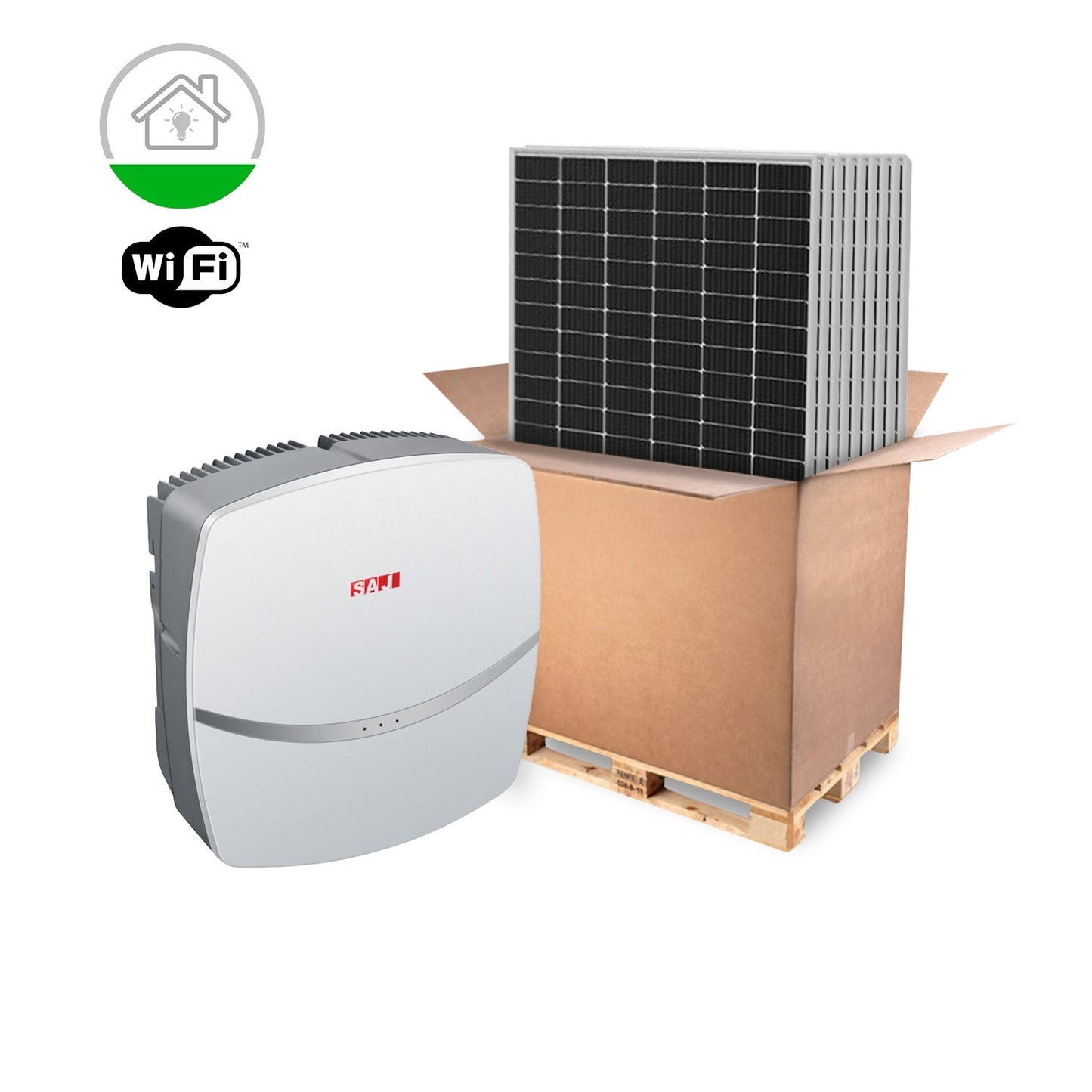

CONTENU DU COLIS

Kit de 7 kW :

• 16 Panneaux Solaire Photovoltaïque Monocrystalline 400W RISEN Tier 1 RSM 40-8-400 M Black Frame
• 1 Onduleur Autoconsommation SAJ R5 avec Injection au Réseau Contrôle WiFi Monophasé

Kit de 8 kW :

• 18 Panneaux Solaire Photovoltaïque Monocrystalline 400W RISEN Tier 1 RSM 40-8-400 M Black Frame
• 1 Onduleur Autoconsommation SAJ R5 avec Injection au Réseau Contrôle WiFi Monophasé

NON INCLUS

Ces kits n'incluent pas:

• les supports, les fixations et la structure pour la fixation des panneaux.
• les protections du côté DC et AC.
• le câblage ou connecteurs MC4

MODE DE FONCTIONNEMENT

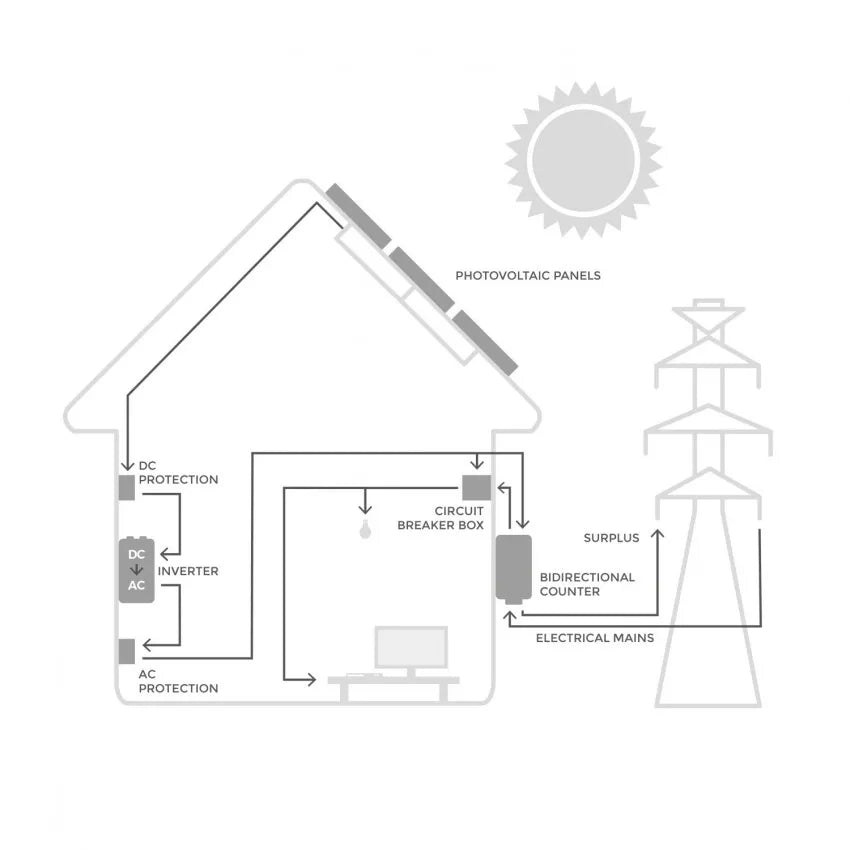

Ce kit d'autoconsommation permet de transformer le courant continu fourni par les panneaux solaires d'une installation photovoltaïque en courant alternatif à sortie monophasée pour la consommation de maison, locaux commerciaux ou de petite industrie.

Ce type d'onduleur est le plus simple puisqu’il ne fonctionne que lorsqu'il reçoit les rayons du soleil. Il est branché au réseau et génère un signal de même fréquence pour injecter l'énergie produite par les panneaux solaires dans le réseau.

L'onduleur peut fournir l'énergie produite par les panneaux photovoltaïques directement au système électrique de l'usine. La nuit, lorsqu'il n'y a pas de production d'électricité, l'onduleur reste éteint. Le lendemain, à la vue du soleil, il s'allume automatiquement.

(Les systèmes photovoltaïques raccordés au réseau sont les plus performants, dans la mesure où ils permettent de réaliser des économies sur les factures d'électricité avec un faible investissement.)

PUISSANCE

Puissance : 7-8 kW
Facteur de Puissance : 0.80
Plage de Tension MPPT : 90-550 V DC
Fréquence : 50-60 Hz
Sortie : 230V AC

RÉSEAU

Connectivité : Wi-Fi
Section de Câble: 6 mm²
Temp. Ambiante Travail: -10°C ~ +40°C

SYSTÈME

Garantie : 2 Ans
Certificats : CE & RoHS,TÜV
